Jinsheng Mist Forest-High Pressure Mist System je jedným z popredných výrobcov a dodávateľov vysokotlakových automatických zahmlievacích jednotiek v Číne. Ak sa chystáte na veľkoobchodnú lacnú vysokotlakovú automatickú zahmlievaciu jednotku vyrobenú v Číne, vitajte a získajte bezplatnú vzorku z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a nízku cenu.

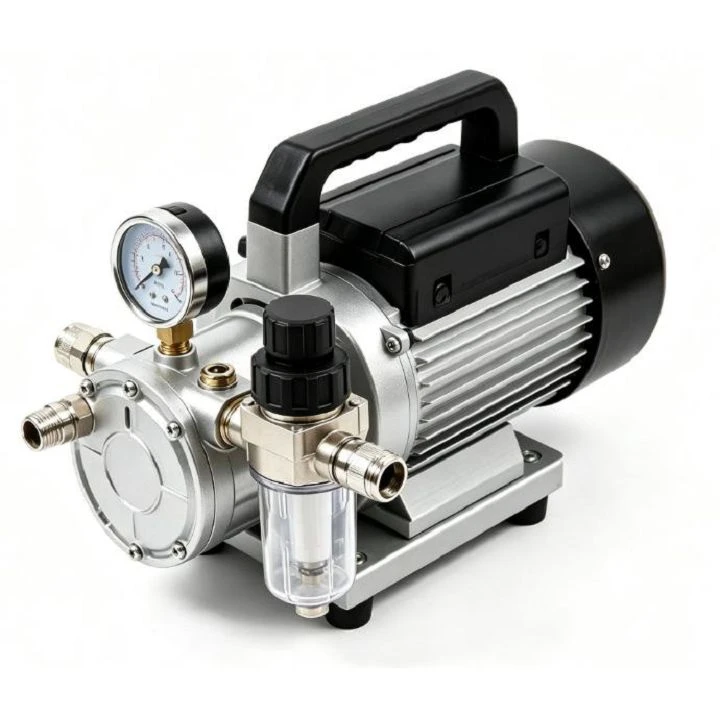

Vysokotlaková automatická hmlová jednotka poskytuje tlakovú vodu a automatické riadenie prevádzky pre vysokotlakové{0}}hmlové systémy. Prefiltrovaná voda vstupuje do jednotky, prechádza cez vysokotlakové- čerpadlo a pri požadovanom prevádzkovom tlaku sa dodáva do zahmlievacieho potrubia.
Zostava kombinuje čerpadlo, motor, tlakové komponenty, vodovodné prípojky a elektrické ovládanie v jednej kompaktnej jednotke. Kapacita čerpadla a konfigurácia ovládania sa vyberajú podľa prietoku dýzy, prevádzkových zón, podmienok potrubia a napájania na mieste.
Automatické ovládanie štartu a zastavenia umožňuje, aby sa cyklus zahmlievania riadil definovaným prevádzkovým plánom alebo sekvenciou systému.
Ako Jednotka funguje
Prívod vody:Filtrovaná voda vstupuje cez vstupné pripojenie a prechádza do časti čerpadla. Tlak prívodu vody a podmienky filtrácie sú prispôsobené zvolenej konfigurácii čerpadla a trysky.
Generovanie tlaku:Vysokotlakové-čerpadlo zvyšuje tlak vody na požadovanú prevádzkovú úroveň. Prietok čerpadla je prispôsobený celkovej požiadavke aktívneho okruhu hmly.
Automatická prevádzka:Elektrická riadiaca časť riadi spustenie, zastavenie a prevádzkové sekvencie čerpadla podľa špecifikovanej riadiacej logiky.
Doručovanie hmly:Tlaková voda prúdi rozvodom k rozprašovacím tryskám. Trysky premieňajú prúd vody na jemné kvapôčky pre zvolenú aplikáciu.
Typické technické špecifikácie
|
Parameter |
Typická konfigurácia |
|
Typ produktu |
Automatická vysokotlaková{0} hmlová jednotka |
|
Pracovný tlak |
50 – 70 barov |
|
Prietok vody |
4–12 l/min |
|
Výkon motora |
2,2–5,5 kW |
|
Napájanie |
220–380 V, 50/60 Hz |
|
Režim ovládania |
Automatický štart/stop |
|
Typ čerpadla |
Vysokotlakové piestové čerpadlo- |
|
Voda Stredná |
Filtrovaná čistá voda |
|
Inštalácia |
Kompaktná jednotka, skrinka alebo lyžina |
|
Prevádzkové aplikácie |
Chladenie, zvlhčovanie, kontrola prachu a zápachu |
Konečný tlak, prietok, výkon motora, elektrická konfigurácia a riadiace funkcie sa vyberajú z požiadaviek systému.
Parametre výberu
Pracovný tlak:Tlak je určený zvolenou tryskou, požadovaným výkonom rozprašovania a hydraulickými stratami potrubím. Pracovný bod čerpadla by mal zodpovedať tlaku požadovanému v okruhu trysiek.
Prietok vody:Celkový prietok sa vypočíta z počtu prevádzkovaných trysiek a ich jednotlivých prietokov. Zvolená jednotka by mala poskytovať požadovaný prietok pri špecifikovanom pracovnom tlaku.
Výkon motora:Výkon motora je prispôsobený tlaku a prietoku čerpadla. Požiadavky na napätie, frekvenciu a elektrické spustenie by mali byť potvrdené pred výrobou.
Režim ovládania:Riadiace funkcie sa vyberajú podľa poradia obsluhy. Možnosti môžu zahŕňať automatické spustenie/zastavenie, časovanú prevádzku a{1}}zónové ovládanie.
Oblasti použitia
Potláčanie prachu
Dodáva tlakovú vodu do trysiek na jemnú{0}}hmlu na kontrolu prachu v oblastiach manipulácie s materiálom, spracovania a priemyselných prác.
Priemyselné chladenie
Poskytuje riadenú vodnú hmlu pre vonkajšie oblasti, procesné zóny a okolie zariadení, kde je potrebné chladenie odparovaním.
Zvlhčovanie
Privádza jemné{0}}hmlové trysky na kontrolu vlhkosti vo výrobe, skladovaní a procesnom prostredí.
Kontrola zápachu
Poskytuje tlakovú vodu do atomizačných systémov používaných na riadenú úpravu zápachu v priemyselných a environmentálnych aplikáciách.
System Matching
Zaťaženie trysky:Celkový prietok tryskou určuje základnú požiadavku na prietok čerpadla. Množstvo dýzy a individuálny prietok by sa mali potvrdiť pred výberom jednotky.
Prevádzkové zóny:Zónové ovládanie umožňuje, aby rôzne sekcie zahmlievacieho systému fungovali podľa ich individuálnych procesných požiadaviek pri použití spoločnej čerpacej jednotky.
Podmienky potrubia:Priemer potrubia, dĺžka, nadmorská výška a tvarovky prispievajú k strate tlaku. Tieto faktory sú zahrnuté pri určovaní požadovaného tlaku čerpadla.
Kvalita vody:Filtrovaná čistá voda podporuje stabilnú prevádzku čerpadla a trysky. Úroveň filtrácie by mala zodpovedať konštrukcii čerpadla a veľkosti otvoru trysky.
Funkcie automatického ovládania
Štart a Stop
Automatická prevádzka čerpadla sa riadi nakonfigurovanou postupnosťou systému, čím sa znižuje ručný zásah počas normálnej prevádzky.
Časovaná operácia
Prevádzkové intervaly je možné nakonfigurovať pre aplikácie vyžadujúce riadené cykly rosenia počas výrobného alebo environmentálneho procesu.
Zónové ovládanie
Samostatné zóny zahmlievania je možné ovládať podľa požadovanej sekvencie, čo umožňuje prietoku vody sledovať aktívnu časť systému.
Elektrická integrácia
Konfigurácia riadenia je prispôsobená dostupnému napätiu na mieste, frekvencii a požadovaným prevádzkovým funkciám.
Konštrukcia a komponenty
Čerpadlo vytvorí požadovaný tlak a prietok pre pripojený okruh hmly. Výber čerpadla je založený na prevádzkovom bode systému.
Výkon motora zodpovedá zvolenému prevádzkovému stavu čerpadla a napájaniu staveniska.
Komponenty na reguláciu tlaku a hydraulické spojovacie prvky tvoria vodný okruh medzi výstupom čerpadla a zahmlievacím potrubím.
Sekcia elektrického ovládania obsahuje ovládacie a ochranné komponenty potrebné pre špecifikovanú automatickú sekvenciu.
Kontrola kvality a výroby
Kontrola komponentov
Čerpadlo, motor, tlakové komponenty, elektrické časti a vodovodné prípojky sa pred montážou skontrolujú vzhľadom na špecifikovanú konfiguráciu.
01
Kontrola montáže
Hydraulické a elektrické spoje sa počas montáže kontrolujú, aby sa overilo správne umiestnenie a pripojenie komponentov.
02
Tlakové skúšky
Kompletný hydraulický okruh sa pred konečným uvoľnením skontroluje v podmienkach kontrolovaného tlaku.
03
Elektrické testovanie
Napájacie pripojenia, riadiace funkcie a automatické prevádzkové sekvencie sa kontrolujú podľa nakonfigurovaných elektrických požiadaviek.
04
Záverečná kontrola
Dokončená jednotka je pred zabalením skontrolovaná z hľadiska stavu pripojenia, inštalácie komponentov, ovládania a celkovej montáže.
05
Informácie potrebné na výber
Systémový tlak
Zaistite požadovaný prevádzkový tlak v systéme hmly alebo okruhu trysiek.
Dopyt po vode
Poskytnite celkový prietok vody, množstvo trysiek a prietok tryskou pre každú prevádzkovú zónu.
Rozloženie systému
Dĺžka, priemer, nadmorská výška a počet zón potrubia pomáhajú určiť požadovaný výkon čerpadla.
Elektrické napájanie
Pred výberom motora a ovládania špecifikujte napätie na mieste, frekvenciu a dostupné napájanie.
Elektrické napájanie
Pred výberom motora a ovládania špecifikujte napätie na mieste, frekvenciu a dostupné napájanie.
Podmienky vody
Poskytnite dostupný zdroj vody a podmienky filtrácie, aby sa konfigurácia čerpadla a trysky dala vhodne zladiť.
FAQ
Otázka: Čo je to vysokotlaková{0}}automatická hmlová jednotka?
Odpoveď: Ide o kompletnú čerpaciu a riadiacu zostavu, ktorá dodáva tlakovú vodu do vysokotlakového{0}}zahmlovacieho systému a riadi automatickú prevádzku.
Otázka: Ako sa vyberie správna jednotka?
Odpoveď: Výber je založený na pracovnom tlaku, celkovom prietoku vody, množstve trysiek, prevádzkových zónach, podmienkach potrubia a napájaní elektrickou energiou.
Otázka: Môže jedna jednotka napájať viacero zón zahmlievania?
A: Áno. Vhodné riadiace a distribučné usporiadanie môže ovládať viacero zón podľa špecifikovanej postupnosti systému.
Otázka: Aká kvalita vody sa vyžaduje?
Odpoveď: Pre zahmlievací okruh sa používa filtrovaná čistá voda. Požiadavka na filtráciu závisí od konštrukcie čerpadla, veľkosti otvoru trysky a kvality vody.
Otázka: Môže byť jednotka nakonfigurovaná pre rôzne projekty?
A: Áno. Kapacita čerpadla, výkon motora, elektrické napájanie, rozsah tlaku a funkcie automatického riadenia je možné nakonfigurovať podľa požiadaviek projektu.
