Jinsheng Mist Forest-High Pressure Mist System je jedným z popredných výrobcov a dodávateľov jednotiek na kontrolu lomového prachu v Číne. Ak sa chystáte na veľkoobchodnú lacnú jednotku na kontrolu prachu z lomu vyrobenú v Číne, vitajte a získajte bezplatnú vzorku z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a nízku cenu.

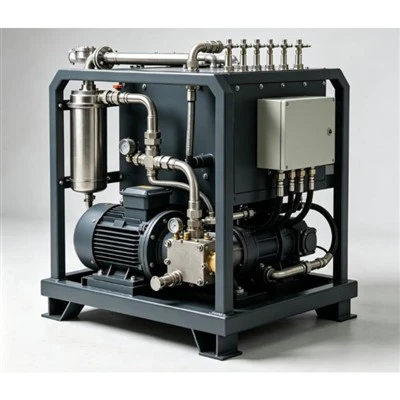

Jednotka na kontrolu prachu z lomu je zabalený vysokotlakový{0}}systém rozprašovania na lokalizované potláčanie prachu v miestach drvenia, triedenia, dopravy a premiestňovania materiálu. Filtrovaná voda je natlakovaná na 50 – 70 barov a dodávaná cez jemné-rozprašovacie trysky, ktoré vytvárajú typické kvapôčky s veľkosťou 5 – 15 μm.
Systém kombinuje vysoko{0}}tlakové čerpadlo, filtráciu vody, reguláciu tlaku, ventily, vysokotlakové{1}}potrubie a rozprašovacie trysky. Prietok čerpadla, množstvo trysiek, usporiadanie potrubia a kontrolné zóny sa vyberajú z rozloženia procesu, prietoku materiálu, prívodu vody a zdrojov-prašnosti.
Prevádzkový princíp
Generovanie jemnej hmly:Voda vstupuje do fázy filtrácie skôr, ako sa dostane k vysokotlakovému -čerpadlu. Stlačená voda potom prechádza jemnými-rozprašovacími tryskami a vytvára hmlu s typickými kvapôčkami veľkosti 5–15 μm.
Prachová-bodová aplikácia:Hmla sa aplikuje v blízkosti zdroja prachu a nie je rozptýlená po celej oblasti procesu. Poloha dýzy je určená pohybom materiálu, geometriou zariadenia, smerom prenosu a miestom, kde sa vytvára polietavý prach.
Riadený prietok vody:Potrebný prietok vody je stanovený z množstva trysky, prietoku trysky, prevádzkového tlaku a počtu aktívnych zón. To poskytuje definovaný základ pre výber čerpadla a dimenzovanie systému.
Typické technické parametre
|
Parameter |
Typická hodnota |
|
Pracovný tlak |
50 – 70 barov |
|
Typická veľkosť kvapiek |
5–15 μm |
|
Filtrácia vody |
5–20 μm |
|
Materiál trysky |
Nehrdzavejúca oceľ |
|
Vysokotlakové{0} potrubie |
Nehrdzavejúca oceľ |
|
Typ čerpadla |
Vysokotlaková piestová pumpa- |
|
Režim ovládania |
Manuálne / Automatické |
|
Prevádzková teplota |
5-40 stupňov |
|
Zásobovanie vodou |
Filtrovaná čistá voda |
|
Typ inštalácie |
Pevná / šmyková{0}}montáž |
Konečný prietok čerpadla, množstvo trysiek, priemer potrubia, elektrická konfigurácia a usporiadanie ovládania sa vyberajú podľa údajov aplikácie a usporiadania inštalácie.
Aplikačné body lomu
Oblasti drviča:Primárne a sekundárne miesta drvenia môžu využívať lokalizované zahmlievanie okolo oblastí podávania, vypúšťania a dopadu materiálu. Umiestnenie trysiek sa riadi skutočným umiestnením-vypúšťania prachu a geometriou zariadenia.
Premietacie sekcie:Operácie preosievania môžu vytvárať prach počas oddeľovania a vypúšťania materiálu. Vyhradené body zahmlievania môžu byť usporiadané okolo príslušných sekcií sita a po prúde prenosových oblastí.
Prevody dopravníkom:Prenosové body môžu prijímať samostatné zóny hmly na základe výšky pádu materiálu, smeru dopravníka, usporiadania krytu a polohy uvoľňovania prachu.
Nakladanie a manipulácia:Priestory na nakladanie, vykladanie a manipuláciu s kamenivom môžu využívať ďalšie body zahmlievania, kde pohyb materiálu vytvára lokalizovaný polietavý prach.
Konfigurácia systému
Jednotka čerpadla
Vysokotlakové-čerpadlo dodáva tlak potrebný na jemné rozprášenie. Kapacita čerpadla sa vypočíta z celkového prietoku dýzy, prevádzkového tlaku a počtu súčasne pracujúcich dýz.
Filtrácia vody
Filtračný stupeň chráni vysokotlakový{0}okruh a jemné{1}rozprašovacie trysky pred časticami vo vstupnej vode. Výber filtra je prispôsobený kvalite vody a požiadavkám trysky.
Vysokotlakové-potrubie
Vysokotlakové{0} potrubie rozvádza vodu z čerpacej jednotky do každej oblasti hmly. Vedenie potrubia je určené polohou zariadenia, vzdialenosťou vedenia, požiadavkami na tlak a prístupom na kontrolu.
Rozprašovacie trysky
Typ dýzy, množstvo, rozstup a orientácia sa vyberajú zo zdroja prachu a geometrie procesu. Usporiadanie je vytvorené skôr okolo skutočných bodov ošetrenia než pevného vzoru trysiek.
Výberové kritériá
Rozloženie{0}}zdroja prachu:Počet a poloha drvičov, sít, dopravníkov, premiestňovacích miest a nakladacích plôch určuje počet hmlistých zón a umiestnení trysiek.
Priepustnosť materiálu:Priepustnosť materiálu poskytuje základ pre odhad dopytu po zahmlievaní. Pri určovaní prietoku čerpadla a množstva trysky sa berie do úvahy spolu s charakteristikami-zdroja prachu.
Podmienky vody:Prichádzajúca voda by sa mala pred vstupom do vysokotlakového-systému prefiltrovať. Pri filtrácii a výbere trysky sa berú do úvahy suspendované pevné látky, teplota vody a dostupné podmienky prívodu.
Pomôcky stránky:Pred konečnou konfiguráciou systému by ste mali potvrdiť elektrické napájanie, dostupnú vodu, inštalačný priestor,{0}}vzdialenosť vedenia potrubia, odvodnenie a požiadavky na ovládanie.
Inštalácia a údržba
Prístup k čerpadlu a filtru
Komponenty čerpadla a filtrácie by sa mali inštalovať tam, kde je možné vykonávať rutinnú kontrolu a servis bez toho, aby to zasahovalo do prevádzky lomu.
Kontrola dýzy
Trysky by sa mali skontrolovať na usadeniny, opotrebovanie a zmeny v tvare striekania. Frekvencia inšpekcií závisí od kvality vody, prevádzkových hodín a podmienok na mieste.
Služba filtrovania
Filtračné prvky vyžadujú pravidelnú kontrolu a výmenu. Servisné intervaly sú stanovené podľa kvality vody, tlakového rozdielu a prevádzkového času.
Vonkajšia inštalácia
Vonkajšie systémy by mali zohľadňovať okolitú teplotu, drenáž, ochranu vedenia a sezónne prevádzkové podmienky, keď je miesto inštalácie vystavené poveternostným vplyvom.
Procesná integrácia
Existujúce vybavenie lomu:Hmlovú sieť možno viesť okolo existujúcich drvičov, triedičov, dopravníkov, násypiek a premiestňovacích bodov pri dodržiavaní zavedeného usporiadania-manipulácie s materiálom.
Ovládanie zón:Jednotlivé sekcie-riadené ventilmi umožňujú fungovanie samostatných prachových bodov podľa výrobných požiadaviek. Rôzne oblasti procesov preto môžu využívať nezávislé prevádzkové plány.
Blokovanie zariadenia:Riadiaci systém môže byť nakonfigurovaný tak, aby koordinoval vybrané zóny hmly s pridruženým procesným zariadením. To umožňuje zahmlievanie sledovať prevádzkový stav príslušnej výrobnej sekcie.
Informácie o obstarávaní
Spracovať údaje
Uveďte typ zariadenia, umiestnenie-zdroja prachu, typ materiálu, približnú kapacitu, počet miest spracovania a prevádzkový plán.
Údaje o vode a elektrine
Zdroj vody, dostupný prívodný tlak, kvalita vody, elektrické napätie, frekvencia a dostupný inštalačný priestor poskytujú základné informácie pre výber systému.
Požiadavky na kontrolu
Špecifikujte manuálnu alebo automatickú prevádzku, požadované zóny hmly, blokovanie zariadení a preferované ovládacie funkcie.
Rozloženie stránky
Procesný výkres, rozloženie zariadenia alebo vyznačený plán lokality pomáha určiť umiestnenie čerpadla, polohy trysiek, vedenie potrubia, umiestnenie ventilov a prístup k údržbe.
FAQ
Otázka: Aký pracovný tlak používa jednotka?
Odpoveď: Typický pracovný tlak je 50–70 barov. Konečný prevádzkový tlak závisí od zvoleného čerpadla, konfigurácie dýzy a požadovanej kapacity rozprašovania.
Otázka: Akú veľkosť kvapiek systém produkuje?
Odpoveď: Typické kvapky majú veľkosť približne 5–15 μm. Skutočné charakteristiky kvapiek sa líšia v závislosti od konštrukcie trysky, tlaku, vlastností vody a prevádzkových podmienok.
Otázka: Kde môže byť jednotka nainštalovaná?
Odpoveď: Medzi typické miesta inštalácie patria drviče, sitá, dopravníkové presuny, násypky, nakladacie priestory a iné definované miesta na manipuláciu- s materiálom, kde sa vytvára prach.
Otázka: Aká kvalita vody sa vyžaduje?
Odpoveď: Pre vysokotlakový-okruh sa používa filtrovaná čistá voda. Požiadavky na filtráciu sa vyberajú podľa nerozpustených látok, podmienok vody a špecifikácií trysky.
Otázka: Aká je veľkosť systému?
Odpoveď: Dimenzovanie je založené na umiestnení-zdroja prachu, priepustnosti materiálu, počte ošetrovacích bodov, prietoku dýzy, prevádzkovom tlaku, prívode vody, vzdialenosti potrubia a požadovaných kontrolných zónach.
